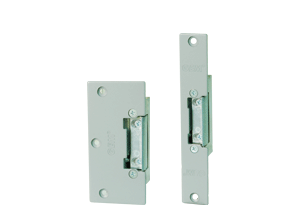

GK500 系列歐規陰極鎖
GK500系列歐規陰極鎖是專為配合一般斜舌式機械鎖匣而設計之電鎖，如:喇叭鎖、水平手把鎖、附安全插梢式鎖匣及外露式鎖匣..等。此系列共區分為"斷電開門"及"送電開門"兩種控制模式，以達到顧客之指定需求。
陰極鎖搭配機械鎖匣共同使用時，可達到電控與手動雙用之最佳門禁效果。基於安全因素，陰極鎖皆需安裝於向內開式門框上，以確實達到門禁控管目的。
|
|
規格 |
|
|
工作電壓 |
GK500 : 12或24VDC |
GK510/515 : 12或24VDC |
消耗電流 |
GK500 : 0.25A/12或 0.20A/ 24VDC
GK510/515 : 0.28A/12 或 0.14A/ 24VDC
(以上在攝氏20度標準環境) |
適用環境溫度 |
-10~+45°C |
適用環境溼度 |
0~95%相對溼度 |
鎖槽深度 |
6mm |
電磁閥壽命 |
50萬次以上通電上鎖耐用度 |
鎖舌受口抗壓測試 |
800磅 (靜態加壓) |
材質 |
鋅合金主座 |
產品重量 |
GK500約185g
GK510/515約180g |
|
|
|
| |
|
各型號功能比較表 |
|
|
型號 |
控制模式 |
搭配鎖匣 |
配件 |
特色 |
GK500 |
斷電開門 |
斜舌式鎖匣 |
FP-GK106面板
(外露式安裝)
FP-GK160面板
(埋入式安裝)
FP-GK250面板
(埋入式安裝) |
受口寬度可依安裝鎖舌位置適度調整 |
GK510 |
送電開門 |
GK515 |
送電開門
(機械式記憶) |
|
|
|
選配面板 |

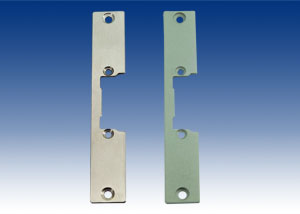

A . FP-GK160 |
 |
1. 尺寸: 長160 x 寬25.4 x 厚 2.5 mm
|
2. 材質: (1) 不銹鋼 (2) 烤漆鐵 |
3. 面板方向可左右開式 |
4. 埋入式安裝 |
|
|
| |
|

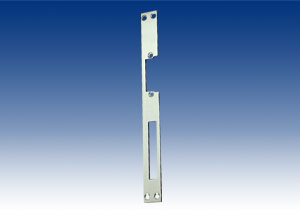

Ｂ . FP-GK250 |
 |
1. 尺寸: 長250 x 寬25 x 厚 2.5 mm
|
2. 材質: (1) 不銹鋼 (2) 烤漆鐵 |
3.面板方向需選配左開或右開 |
4. 埋入式安裝 |
|
|
|
| |
| |
|
C . FP-GK106 |
 |
1. 尺寸: 長106 x 寬50.2 x 厚 2.5 mm
|
2. 材質: (1) 不銹鋼 (2) 烤漆鐵 |
3. 面板方向可左右開式 |
4. 外露式安裝 |
|
|
|
| |
| |

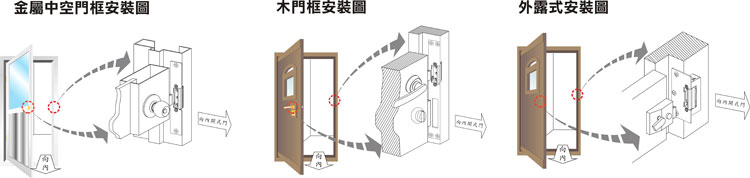

安裝意示圖 |
|
|
